型號：MRL20T-4500
參數：載重(噸)20
行駛速度(Km/h) 1.5
系統壓力(Mpa) 25
接地比壓(Mpa) 0.06
制動形式 機械制動
爬坡度數(《) 30度
底盤自重(噸) 3.8
技術參數表
| 型號 | 外形尺寸(mm) | 行駛速度（Km/h） | 承載重量（T） | ||||||
| 中心距L | 底盤總長L1 | 履帶板寬B | 底盤外寬B1 | 底盤高度H | 離地高度H1 | 單速 | 雙速 | ||
| MRL02B | 700-2000 | 1100-2500 | 250-350 | 600-2000 | 420-450 | 客戶要求 | 1.5 | - | 1T-3T |
| MRL04B | 700-2500 | 1150-3000 | 200-350 | 600-2000 | 450-480 | 2 | 4 | 2T-6T | |
| MRL05B | 800-2800 | 1300-3400 | 250-500 | 700-2400 | 510-550 | 2 | 3.5 | 4T-6T | |
| MRL06B | 900-3200 | 1450-3800 | 300-600 | 700-3000 | 550-600 | 2 | 4 | 4T-8T | |
| MRL10B | 1000-3800 | 1550-4400 | 350-600 | 800-3500 | 570-630 | 2 | 5 | 6T-15T | |
| MRL16B | 1400-4200 | 2050-4850 | 400-800 | 1000-4000 | 660-720 | 1.5 | 4.5 | 10T-25T | |
| MRL30B | 2000-4500 | 2750-5250 | 300-700 | 1200-3800 | 750-800 | 1.5 | 5 | 20T-40T | |
| MRL20B | 2000-4500 | 2700-5250 | 500-800 | 1500-3800 | 740-800 | 1.5 | 5 | 15T-30T | |
| MRL50B | 2500-5000 | 3300-5800 | 600-900 | 2000-4500 | 820-920 | 2 | 4.5 | 30T-60T | |
| MRL80B | 3000-6000 | 3860-6860 | 600-900 | 2400-5000 | 880-980 | | 2.5 | 4 | 50T-90T |
| MRL100B | 3000-6500 | 3920-7450 | 700-900 | 3000-6000 | 940-1100 | 2.5 | - | 60T-130T | |
| MRL150B | 3200-7000 | 4200-8000 | 700-900 | 3200-8000 | 980-1200 | 2 | - | 80T-180T | |
| 備：1、連接式擺動橫梁履帶底盤，支重輪為滾動軸承結構； 注：2、產品外形尺寸、性能參數等不拘于表格列述，均可按客戶要求選形和定制。 | |||||||||

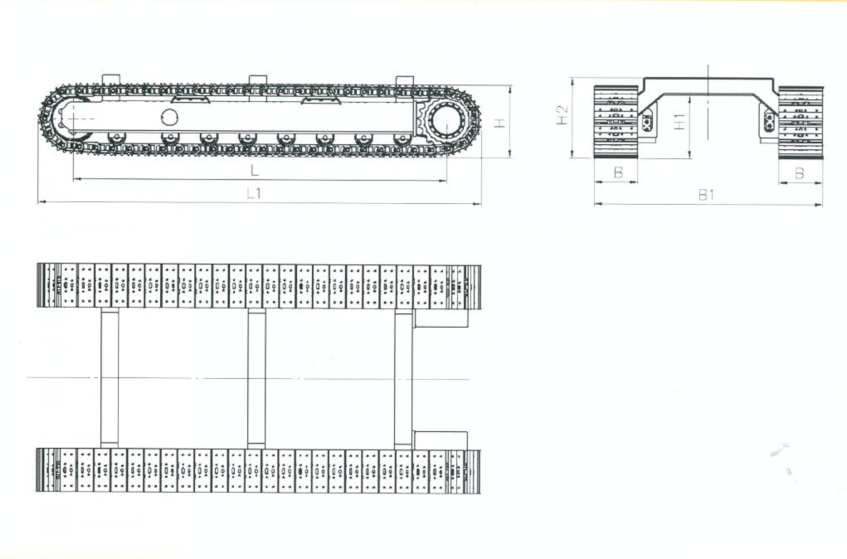

外形尺寸圖

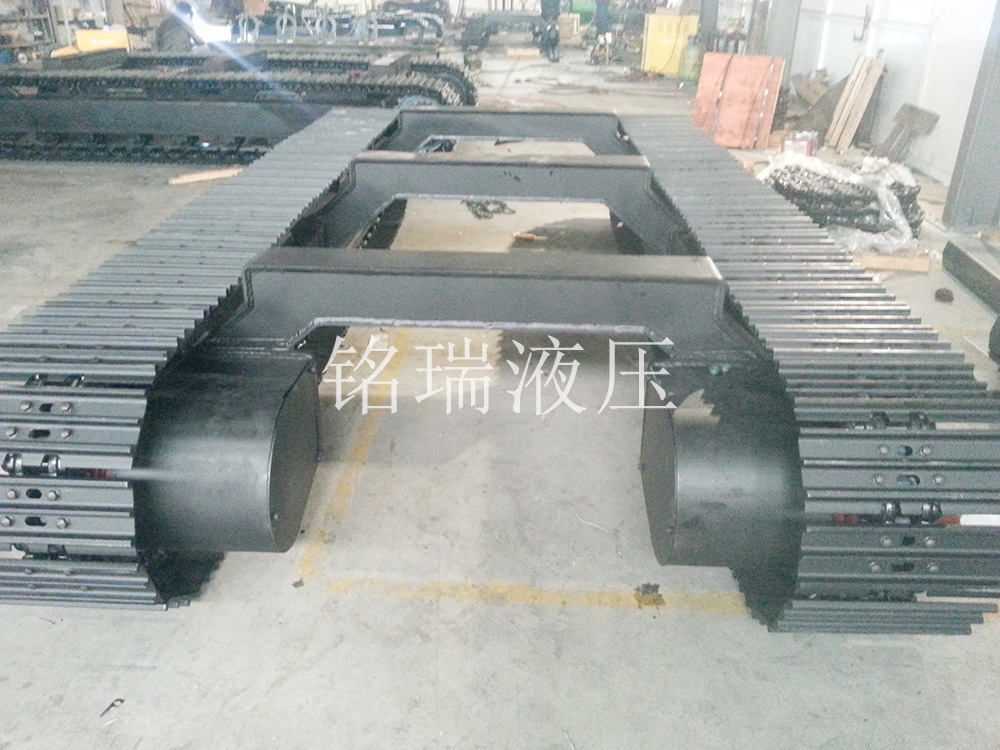

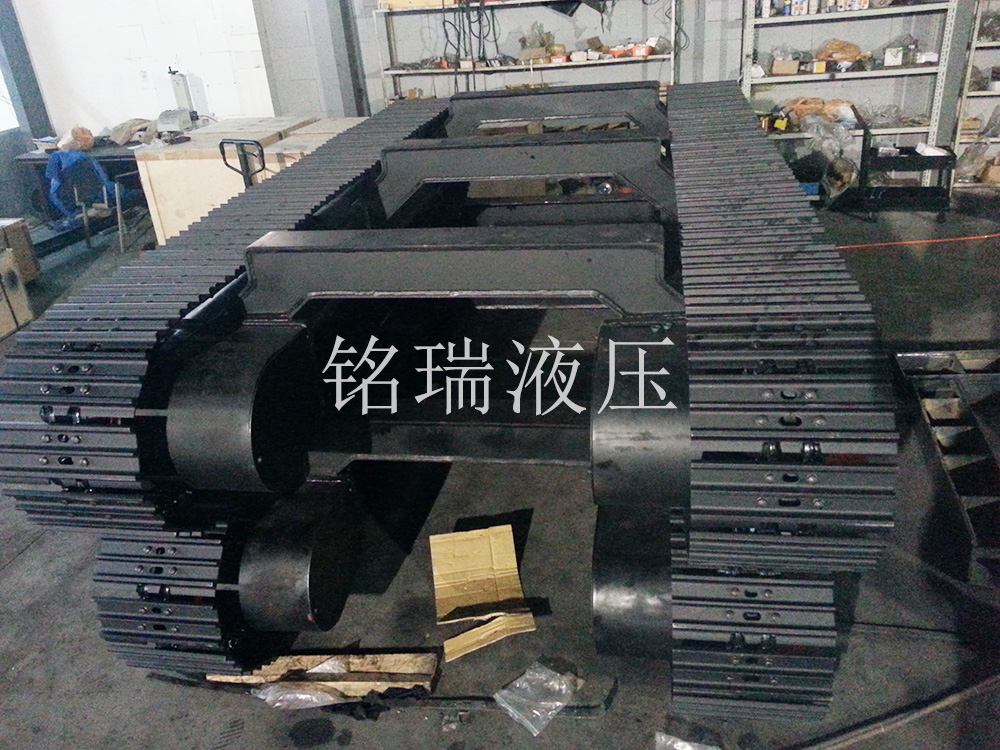

20噸拱形梁鉆機底盤采購用低速大扭矩行走減速機驅動，最大驅動扭矩到25000NM，油缸漲緊，運行無噪音，拼接拱形梁，具有較大的承載力，強度大。最大爬坡度30度。底盤外形尺寸可根據客戶要求設計生產。寧波銘瑞液壓是專業設計及生產履帶底盤及配套液壓系統的實力性廠家，我們為不僅為您量身定制適合工況的設計方案，同時為您提供較高品質的產品。
我司配套錨固鉆機/工程鉆機/坑道鉆機中/光伏打樁機對此款拱形梁底盤需求較多，如果任何需要請來電來函。感謝您對我司的關注。
